Koncentrerande soltermiska kraftverk

Soltermiska anläggningar utnyttjar värmeenergin i solstrålningen. Solstrålarna fokuseras av reflektorer mot en absorbator. Värmen används för uppvärmning av ett medium som via en värmeväxlare genererar vattenånga. Vattenångan driver turbiner kopplade till generatorer på samma sätt som i konventionella värmekraftverk. Det finns även soltermiska anläggningar med paraboliska tråg samt soltornskraftverk. En speciell konfiguration är Stirling-kraftverk med paraboler, där solstrålningen koncentreras direkt mot en Stirling-motor som i sin tur driver generatorn.

För att solstrålning även från avlägsna heliostater ska riktas exakt mot absorbatorn i ett soltorn måste speglarnas solföljning vara precis och extremt precis. Lagringarna i sådana tillämpningar måste ha lägsta möjliga friktion och hög styvhet.

Högre effekt med precist lagrad solföljning

I solföljningssystem används både rullningslager och glidlager, t.ex. underhållsfria halvskålar med glidskikt i metall-polymerkomposit. I paraboltrågskonstruktioner med längder på närmare 200 m minimeras torsionen längs den långa axeln. Annars försämras reflektionen av solstrålningen mot absorbatorröret.

Schaeffler utrustar till exempel tvåaxliga solföljningssystem för heliostater på 120 m² med koniska rullager som har hög bärförmåga och styvhet. Denna lagertyp kan hantera de höga belastningar som beror på spegelns vikt och på vindens inverkan. Därmed kan anläggningen följa solens synbara rörelse med stor precision.

INA:s glidlager

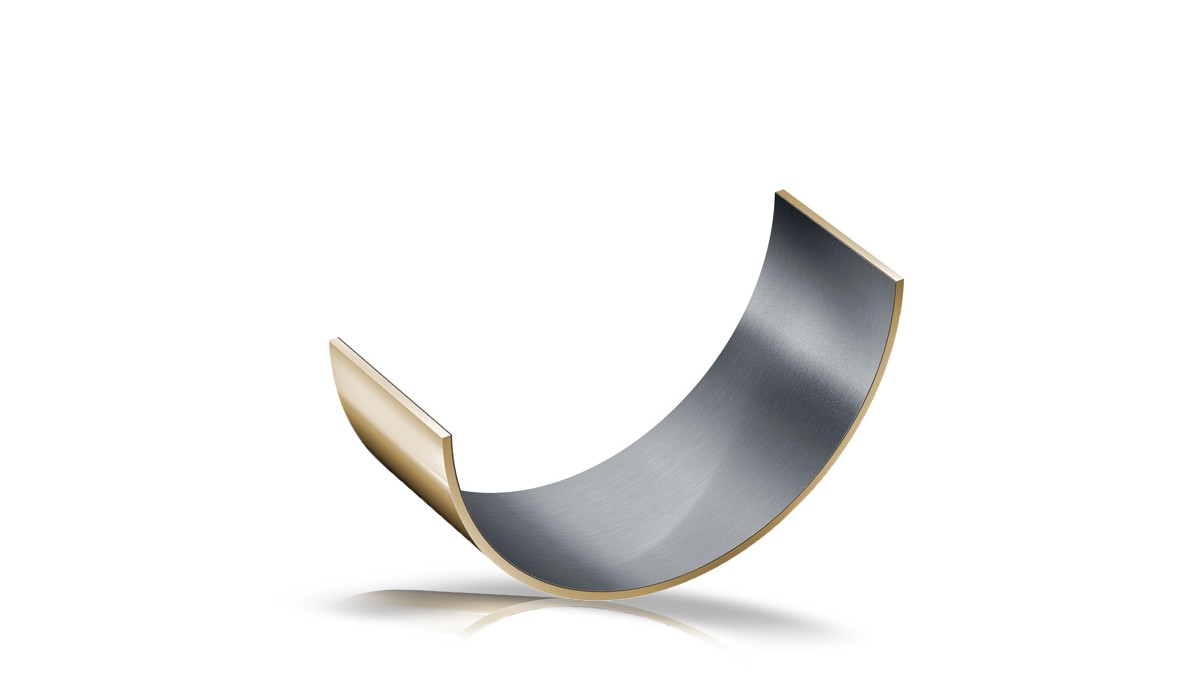

Glidlager med glidskikt i metall-polymerkomposit, halvskålar
Glidlager med glidskikt i metall-polymerkomposit, halvskålar

Kompositglidlager i metallpolymer

Kompositglidlager i metallpolymer är ett kostnadseffektivt alternativ för tillämpningar med begränsat inbyggnadsutrymme och relativt hög glidhastighet. I solkraftverk kan sådana lager till exempel användas för solföljningssystemets horisontella axel. Glidlager finns i form av bussningar och flänsbussningar samt glidbrickor, halvskålar och band.

Fördelar:
  • Underhållssnåla eller underhållsfria
  • Underhållssnåla
  • Konstant låg friktionskoefficient under lagrets hela användningstid

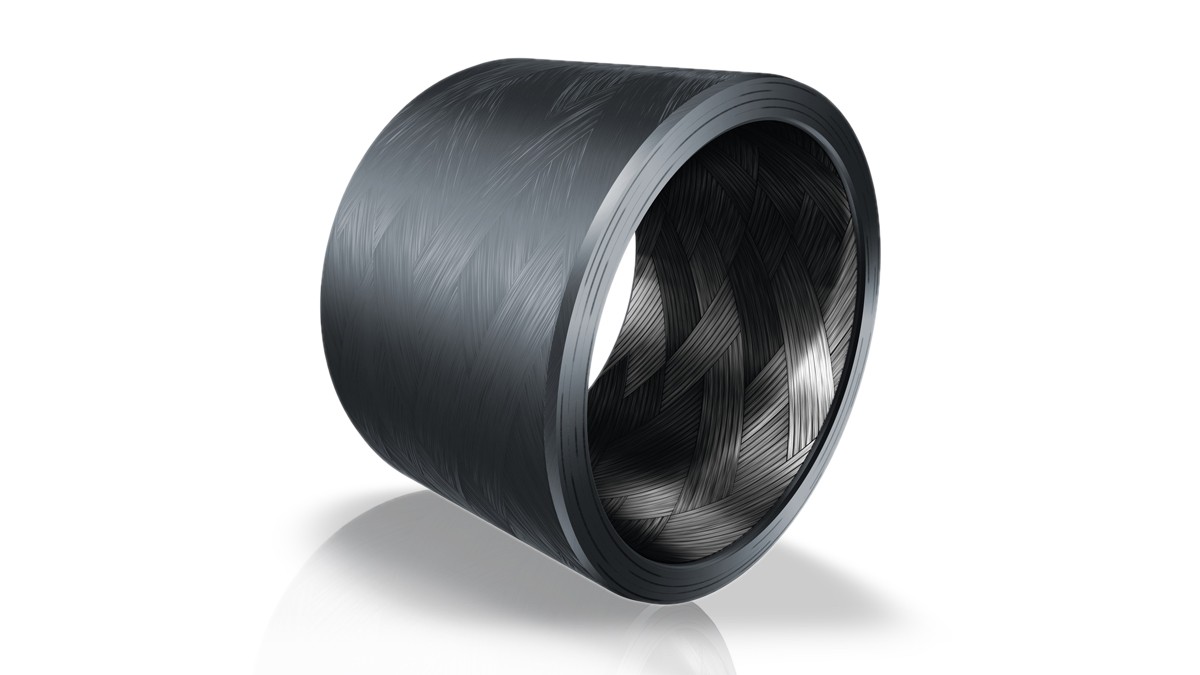

Glidbussning med ELGOTEX
Glidbussning med ELGOTEX

Glidbussningar med ELGOTEX

Glidbussningar med ELGOTEX är okänsliga mot stötar och tippning. Skräddarsydda lösningar med specialmått eller speciella toleranser kan levereras på begäran. Lagren finns även med integrerad tätning.

Fördelar:
  • Underhållsfria
  • Mycket robusta
  • Mycket goda dämpningsegenskaper
  • Liten förslitning med konstant friktionskoefficient (torrsmörjning)
  • Smutsresistenta
  • Korrosionsbeständiga

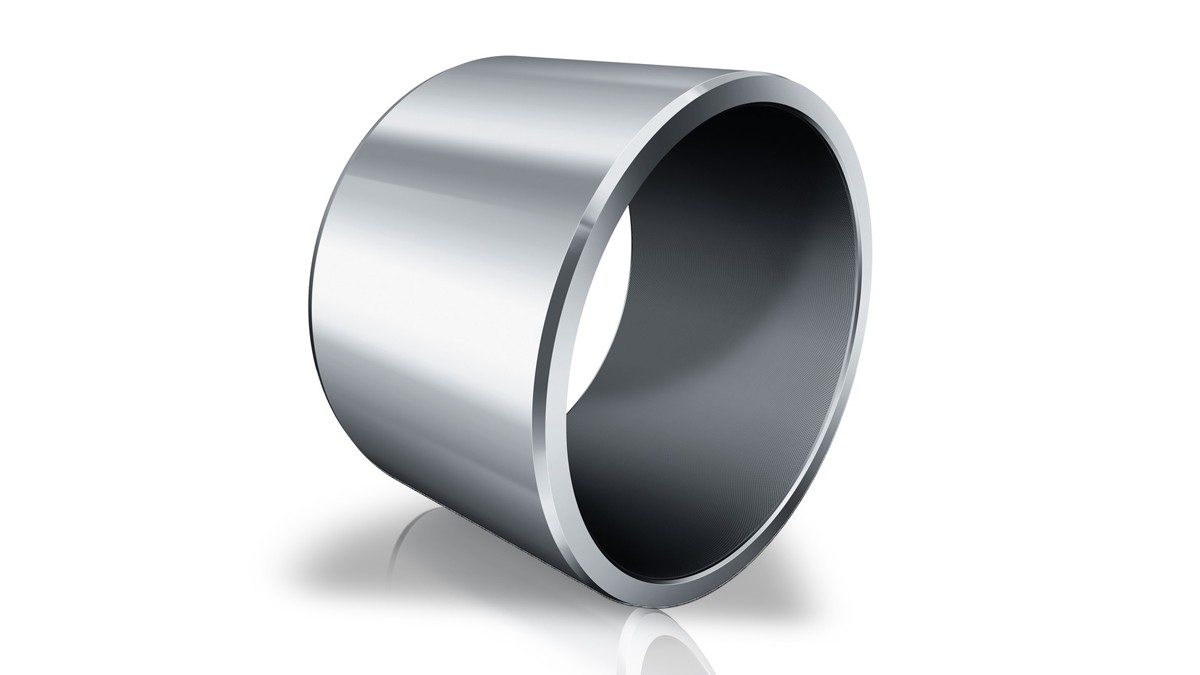

Glidbussning med ELGOGLIDE
Glidbussning med ELGOGLIDE

Glidbussningar med ELGOGLIDE

Glidbussningar med ELGOGLIDE har utmärkta dämpningsegenskaper. För att skydda mot korrosion finns ett alternativ med ytterligare beläggning av den bärande stålkroppen. Glidbussningarna kan även levereras med integrerad tätning.

Fördelar:
  • Underhållsfria
  • Mycket hög statisk och dynamisk bärförmåga på litet inbyggnadsutrymme
  • Torrsmörjning
  • Mycket låg friktion
  • Mycket lågt lossbrytningsmoment, utan ”stick-slip”-fenomen

INA:s ledlager

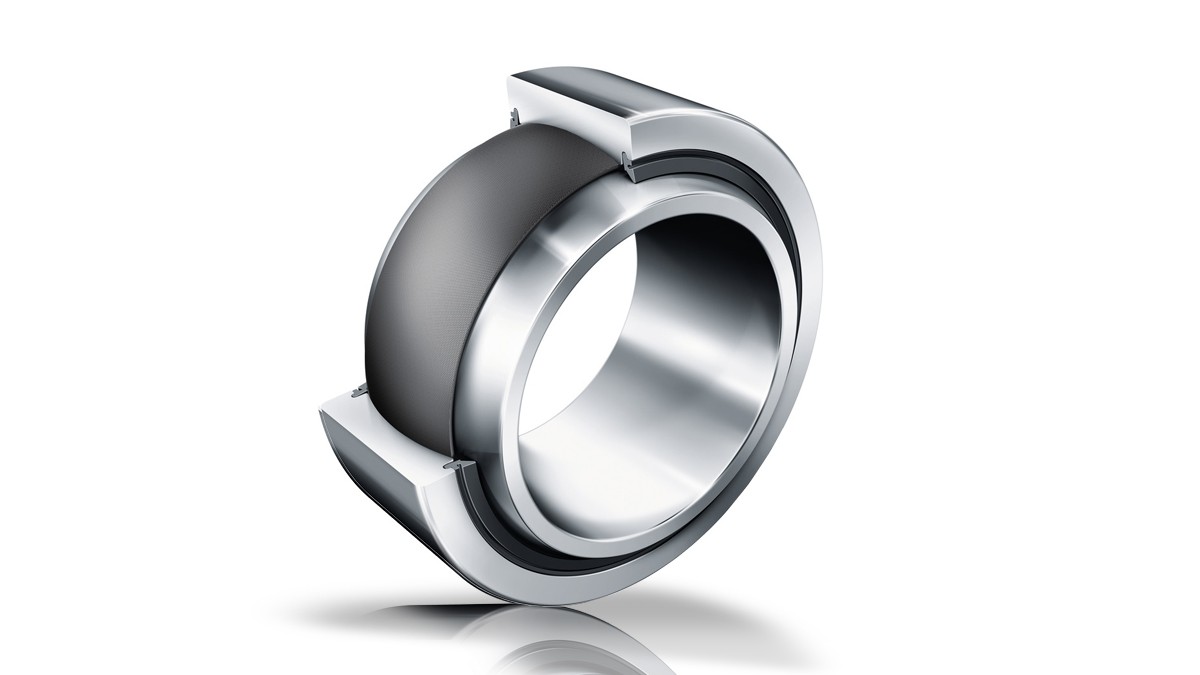

Underhållsfritt ledlager
Underhållsfritt ledlager

Underhållsfria ledlager

Underhållsfria ledlager används som torrglidlager för precis och ryckfri vridning av paraboltråg. Olika ELGOGLIDE- och PTFE-glidskikt är tillgängliga liksom versioner med ytterligare beläggning mot korrosion – beroende på tillämpning och belastning.

Fördelar:
  • Hög bärförmåga trots låg vikt
  • En perfekt lösning för långsamma och precisa svängrörelser
  • Hög livslängd

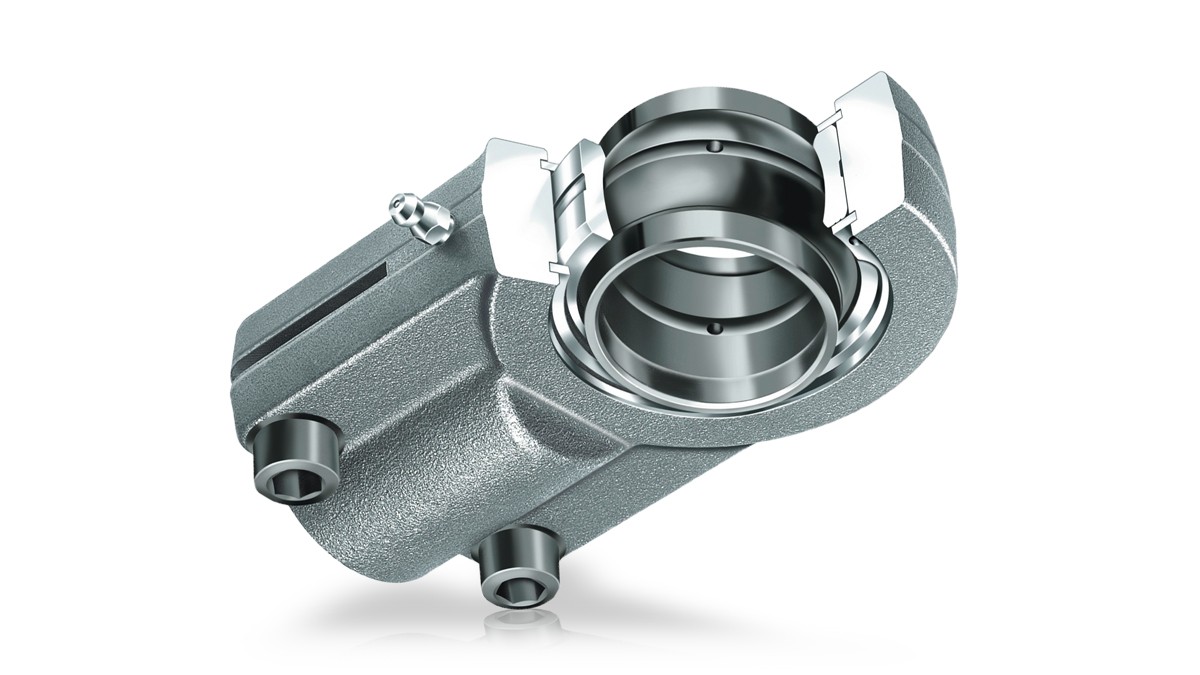

Ledlager som kräver underhåll
Ledlager som kräver underhåll

Ledlager som kräver underhåll

Lager som ska underhållas måste smörjas i stål/stål- eller stål/brons-glidparningen. Vid dimensionering av lagringen måste hänsyn tas så att lagerstället kan förses med tillräckligt med smörjfett. Lagren finns som radial-, vinkel- och axiallager.

Fördelar:
  • Omfattande produktutbud
  • Alla smörjmedel för initial smörjning har testats i vårt eget smörjmedelslaboratorium.

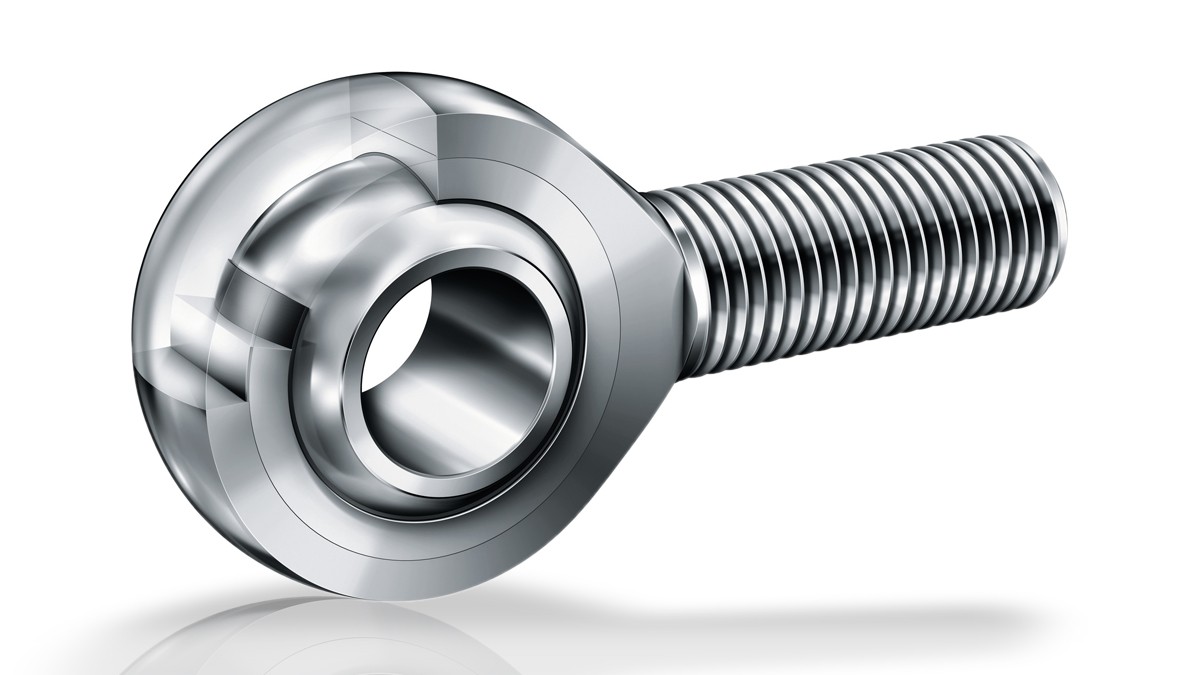

Länkhuvud, underhållsfritt
Länkhuvud, underhållsfritt

Länkhuvuden

Länkhuvuden används som förbindelseelement i hävarmar och stag samt i hydrauliska och pneumatiska cylindrar. Länkhuvuden tar upp radiella krafter i drag- och tryckriktningen. Länkhuvuden kan levereras i underhållsfritt utförande eller ej, med inner- eller yttergänga.

Fördelar:
  • Korrosionsbeständighet
  • Kan klämmas eller svetsas

INA:s axial-vinkelkontaktrullager

Med axial-vinkelkontaktrullagren AXS har Schaeffler utvecklat en lagerserie med mycket hög bärförmåga och ytterst liten tvärsektion.

Solföljningssystem är en typisk tillämpning. I tvåaxliga solföljningsdrivenheter är det rullningslager som tillåter vridning kring vertikal- och horisontalaxlarna.

Axial-vinkelkontaktrullager AXS består av tunna, spånfritt tillverkade lagerringar, mellan vilka sitter formsprutade plasthållare med cylindriska rullar. Lagren tar upp axiella och radiella belastningar och dessutom tippmoment. Vid parvis montering kan även mycket stora belastningar överföras på ett säkert sätt. Axial-vinkelkontaktrullager lämpar sig för O och X-anordning.

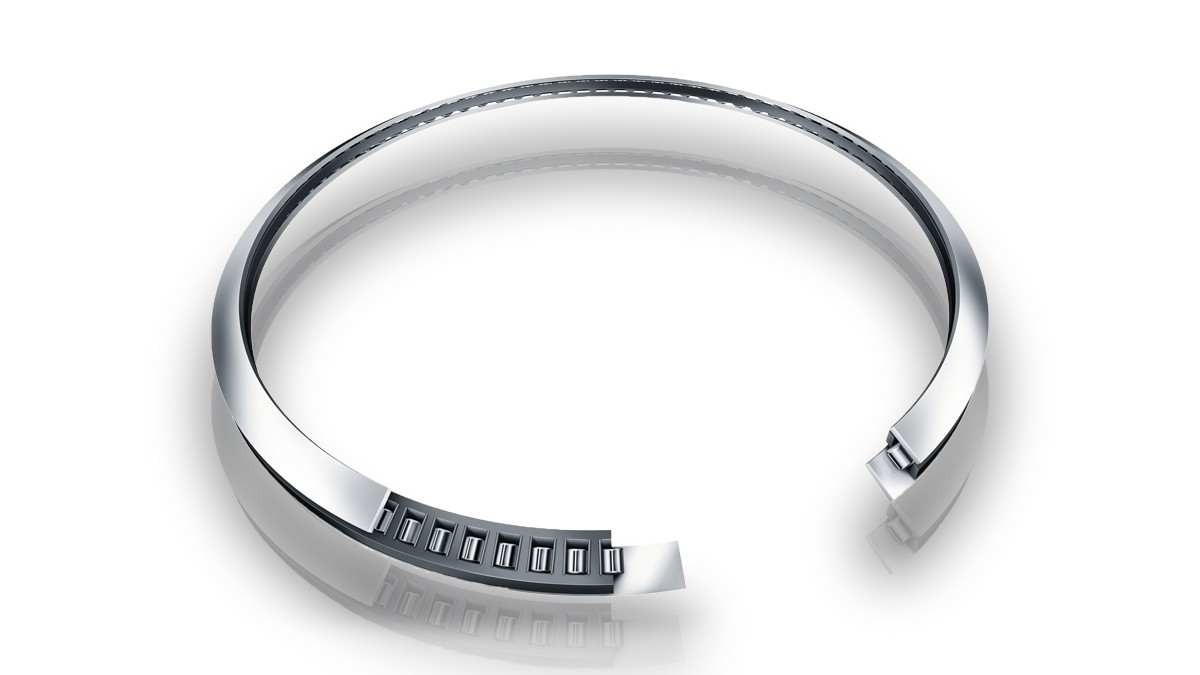

INA:s axial-vinkelkontaktrullager AXS
INA:s axial-vinkelkontaktrullager AXS
Fördelar:
  • Hög belastbarhet och styvhet
  • Precis styrning
  • Litet axiellt och radiellt utrymmesbehov
  • Särskilt lämpliga för låga varvtal

INA:s svängkranslager

I solenergisystem används INA:s svängkranslager för exakt styrning av mycket stora reflektorer och solpaneler, till exempel, i tvåaxliga solföljningssystem med två separata drivenheter. I konstruktioner med separata drivenheter lämpar sig svängkranslager till exempel för lagring av den vertikala axeln.

INA:s svängkranslager anses över hela världen vara en topprodukt inom rullningslagertekniken. Genom sin konstruktion tar de säkert upp radiella och axiella belastningar liksom och tippmoment i ett och samma lagerställe. Därför kan lagringar med radial- och axiallagerkombinationer ofta reduceras till endast ett lagerställe, trots att belastningen är hög. Därmed minskar tid och kostnader för utformning av anslutande konstruktion och inbyggnad av lagret betydligt.

Svängkranslager är dubbelsidigt tätade och levereras smorda med ett fett av hög kvalitet. De kan eftersmörjas via smörjnipplarna. Lagerringarna tillverkas utan kuggar eller med ytter- eller innerkuggar för enkla drivningslösningar. Kundanpassade speciallösningar är möjliga. INA:s svängkranslager finns i form av fyrpunktskontaktlager i 1- och 2-radigt utförande samt som kryssrullager.

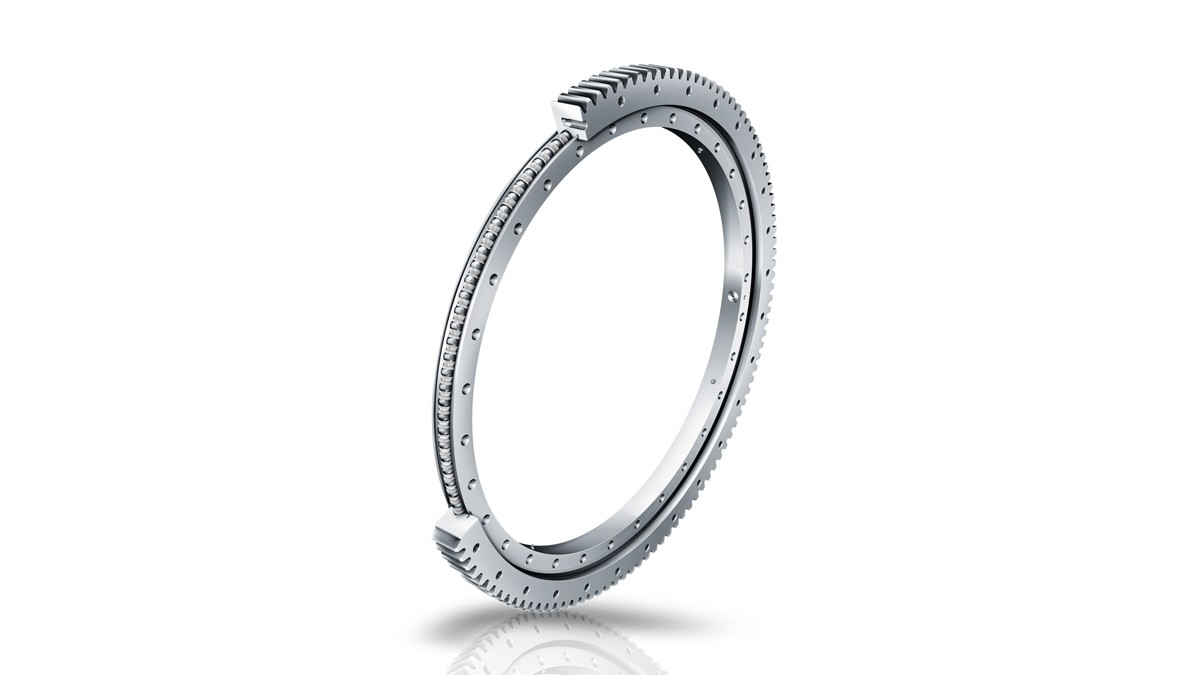

INA:s svängkranslager
INA:s svängkranslager
Fördelar:
  • Hög belastbarhet och styvhet
  • Mycket ekonomiska
  • Mångsidigt användbara
  • Monteringsvänliga

INA:s spännlager och huslagerenheter

Spännlager och huslagerenheter av gråjärn, stålplåt och plast används för att lagra den horisontella axeln i enaxliga solföljningssystem – allt efter typ av kraftverk och individuell konstruktionslösning. Lagren är tillgängliga i olika korrosionsskyddade utföranden. t.ex. med Corrotect®-beläggning. INA:s spännlager och huslagerenheter levereras fyllda med mycket korrosions- och åldringsbeständigt litiumtvålfett. De finns också med kvadratiska och hexagonala hål. För att underlätta monteringen kan lagerhusen även levereras i delat utförande och kompletterade med många olika typer av glidlager.

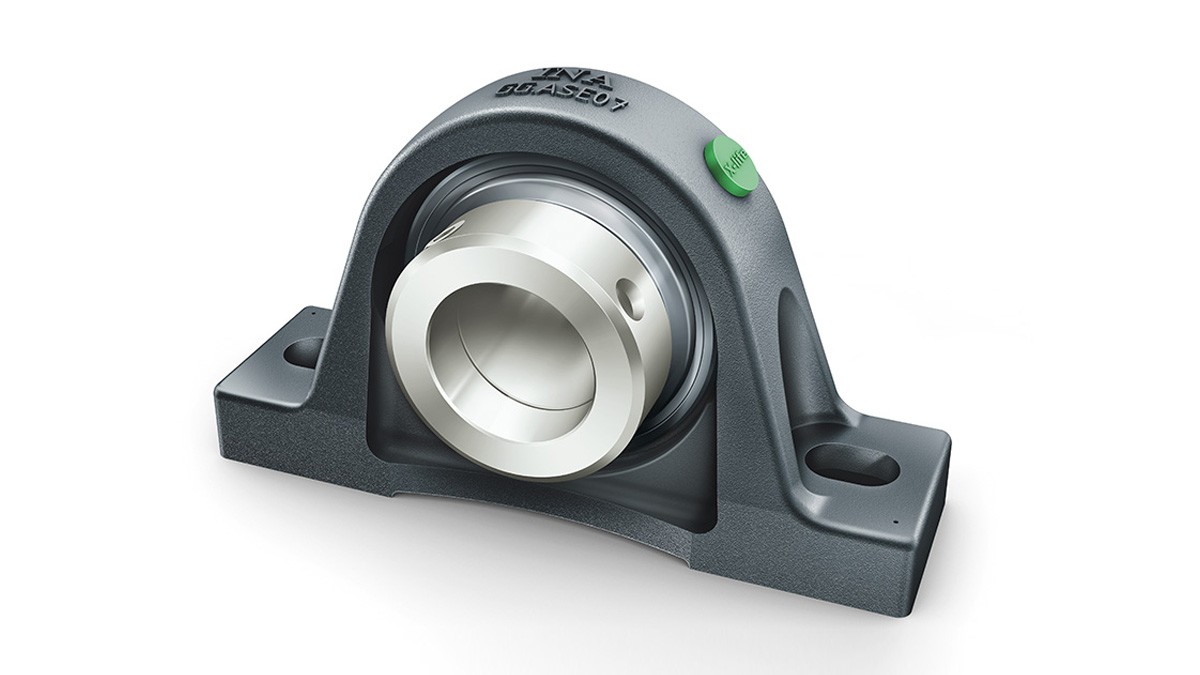

INA:s spännlager och huslagerenhet
INA:s spännlager och huslagerenhet
Fördelar:
  • Mycket ekonomiska – utan tekniska kompromisser
  • Monteringsvänliga
  • Robusta och tillförlitliga
  • Vinkelinställbara för att kompensera uppriktningsfel

INA:s löprullar

INA:s löprullar används på skensystem för vridning av solpaneler kring den vertikala axeln, eller för vridning av parabolspeglar. De används i fotovoltaiska kraftverk samt i Stirling- och soltornskraftverk. Rullarna är utförda som nållager, kullager, cylindriska rullager eller glidlager. Dessa lager tar upp stora radiella och axiella krafter i båda riktningarna. INA:s löprulleprogram omfattar mer än 3 000 grundutföranden för alla vanliga tillämpningsfall.

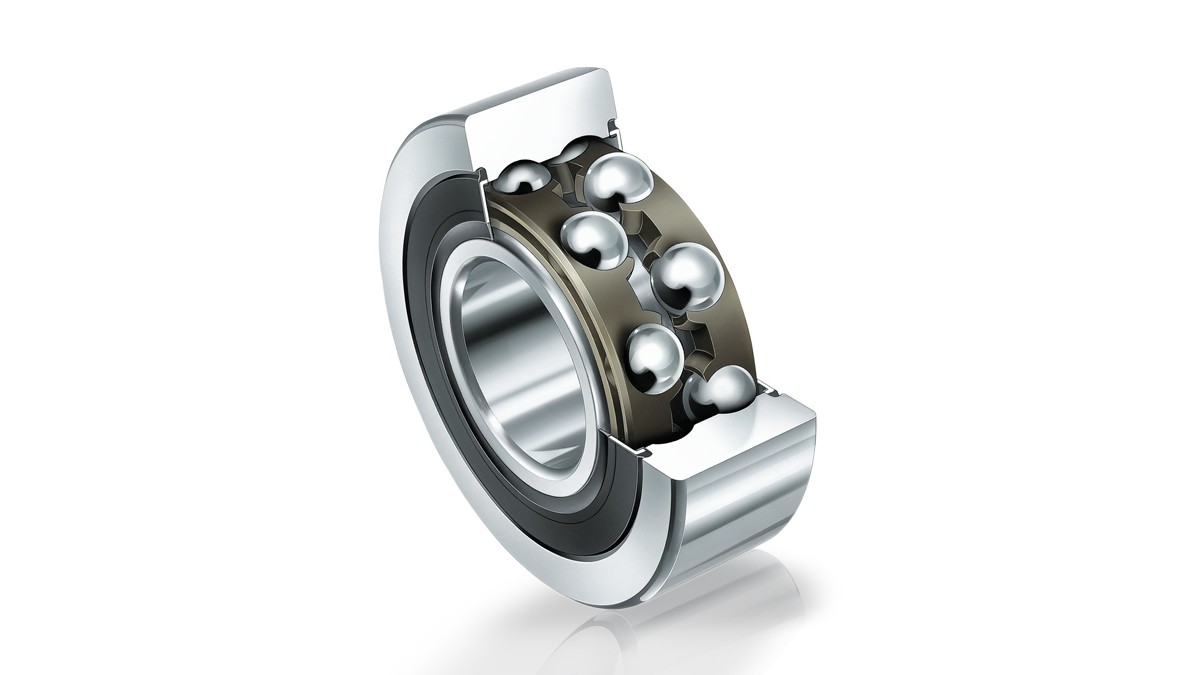

INA:s löprulle
INA:s löprulle
Fördelar:
  • Kompakt, kräver litet inbyggnadsutrymme
  • Tillförlitlig och slitstark
  • Underhållssnåla eller underhållsfria

Den tekniska överlägsenheten hos INA:s löprullar i jämförelse med konventionella komponenter beror i första hand på det lägre yttrycket.
