Schaeffler linjärstyrningar Kulblock

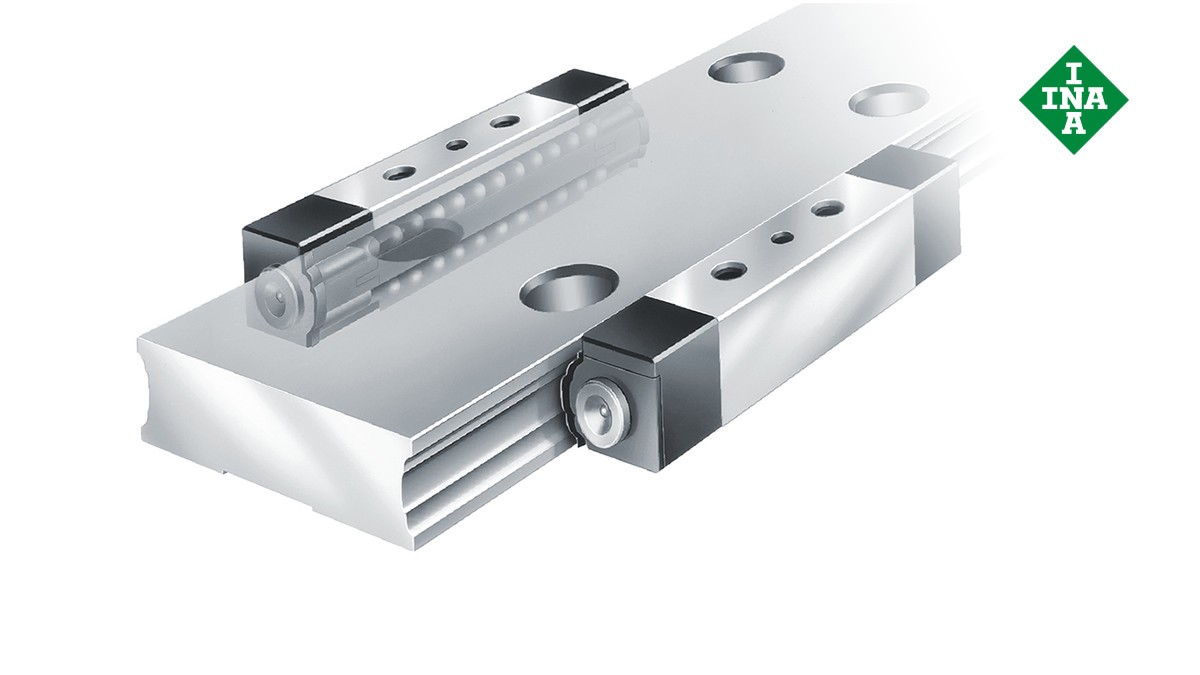

Längsstyrningar med kulblock består av kulblock, styrvagnar och styrskenor De möjliggör stora stödavstånd, spelet kan ställas in och de har standardnoggrannhetsklass G3.

De fullkuliga blocken löper på ena eller på båda sidorna av styrskenorna och har trots små dimensioner stor bärförmåga. Om blocken skruvas i en styrvagn bildar de fyrradiga kullagrade skenstyrningar tillsammans med skenorna. Avstrykare på kort- och långsidorna utgör tillsammans med styrskenan en spalttätning och tätar blocken på alla sidor. Kulblock kan eftersmörjas.

Styrvagnarna består av en eloxerad aluminiumgrundkropp och två kulblock. För fastsättning i anslutningskonstruktionen har vagnarna T-spår. Spelet kan ställas in med tre skruvar på vagnens sida. Skruvarna trycker då mot blockets rygg.

Styrskenorna finns med löpbanor på en och på båda sidor av skenan. De är av härdat stål och slipade på alla sidor.
