Produktbeskrivning

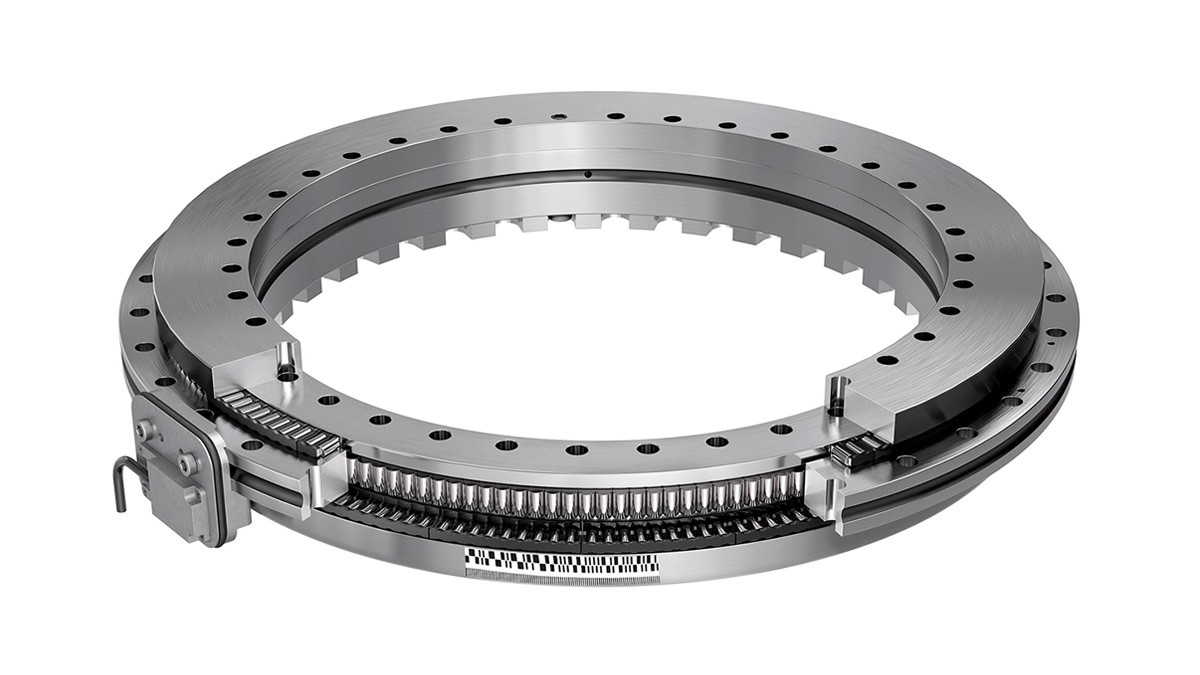

INA Rundbordslager YRTSMA

Den idealiska installationsplatsen för ett mätsystem till ett rundbordslager är direkt i lagringen. Ett lagerintegrerat mätsystem ger högre systemnoggrannhet än sådana som sitter på axeln, på avstånd från lagret. Här utnyttjas den mycket höga koncentriciteten hos rundbordslagret YRTSMA.

Den induktiva mätmetoden ABSYS (AMO) är baserad på beröringsfri skanning av en strukturerad mätkropp som sitter direkt på lagrets innerring. Utvärderingselektroniken är integrerad i mäthuvudet, så att systemet kan anslutas direkt till styrsystemet. Mäthuvudet som skannar mätkroppen är direkt fastskruvat på lagrets stationära ytterring, så att luftgapet blir korrekt utan justering. Mäthuvudet är lättillgängligt från utsidan och kan monteras eller bytas utan behov av ytterligare justering.

Denna konstruktionslösning möjliggör dessutom installation av sensor och kabeln efter inbyggnad av lagret. Därmed elimineras i stor utsträckning risken för monteringsskador.

Kännetecken:
  • Absolut gränssnitt, vilket eliminerar behovet av referenskörning
  • Hålaxelutförande, så att maskinens mitt blir tillgänglig för andra komponenter
  • Högdynamiska och precisa reglerkretsar kan användas
  • Inbyggnadsutrymme sparas
  • Enklare konstruktion och montering
  • Hög resistens mot miljöpåverkan, smörjmedel och kylmedel
Tillämpningar:
  • Verktygsmaskiner
  • Mätinstrument
  • Astronomi
  • Luft- och rymdfart
