Produktbeskrivning
Schaeffler rullningslager och glidlager: Huslagerenheter

Insatslager och huslagerenheter är robusta inbyggnadsklara maskinelement för att skapa ekonomiska lagringar. Dessa beprövade produkter levereras i flera modellserier, och består i huvudsak av ett hus med monterade insatslager.

Husets hål och lagrets ytterring är sfäriska och anpassade till varandra. Med denna lösning blir lagret självinställande i lagerhuset och kompenserar för statisk snedställning hos axeln. Genom den speciella fixeringstekniken, i de flesta fall excentriska spännringar eller stoppskruvar, kan insatslager lät fixeras på axeln. I kombination med dragna axlar är dessa lager mycket monteringsvänliga.

Insatslager har flerdelade tätningar som skyddar rullkropparna effektivt mot smuts och fukt även i svåra och kritiska driftförhållanden. Schaeffler har ett brett utbud av huslagerenheter med insatslager. Insatslager är baserade på enradiga spårkullager.

till produktkatalog medias

Produktvarianter

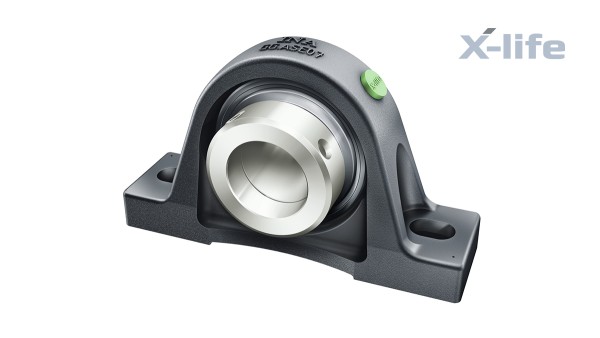

 Schaeffler rullningslager och glidlager: INA insatslager och huslagerenheter enligt DIN

INA insatslager och huslagerenheter enligt DIN

INA-husenheter finns som stålager-, flänslager- och spännhusenheter i många olika utföranden. Enheterna är monteringsfärdiga och består av INA-gjutgods eller INA-stålplåtshus i vilka INA-insatslager är integrerade. För att säkerställa funktion och driftsäkerhet under alla driftförhållanden är lager och hus avstämda till varandra.

Genom lagerytterringens sfäriska mantelyta och motsvarande sfäriska yta i huset kompenserar husenheterna för statiska uppriktningsfel hos axeln. Se Kompensation av uppriktningsfel. Enheterna används i första hand som styrlager. Vid låga belastningar och varvtal är de dock även lämpliga som frigående lager. Husen skruvas till anslutningskonstruktionen. Det räcker med mindre fina toleranser för fastsättningsytorna.

X-life

Olika storlekar levereras i X-life-utförande. Dessa lager är markerade i måttabellerna.

till produktkatalog medias

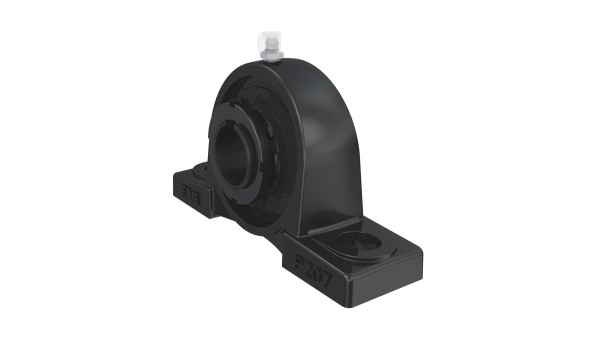

Schaeffler rullningslager och glidlager: FAG insatslager och huslagerenheter enligt JIS

FAG insatslager och huslagerenheter enligt JIS

De nya huslagerenheterna med insatslager i serien FAG Black från Schaeffler utmärks av enkel montering, jämn gång och hög tillförlitlighet. De ligger därmed som grund för mycket ekonomiska lagringar. Måtten hos grundmålade gjutjärnshus från FAG uppfyller JIS B 1559. Dessa odelade gjutjärnshus tar upp medelhöga till höga radiella och axiella belastningar. Durotect BS-beläggningen på insatslager ger ett grundläggande korrosionsskydd. Lagerenheterna är särskilt lämpliga för tillämpningar med medelhöga till höga belastningar.

till produktkatalog medias
Interaktiv produktpresentation

X-life-kvalitet
Schaeffler X-life

X-life – Mätbart bättre

För dessa lager är löpbanornas ytfinhet och formnoggrannhet optimerade. Det leder till högre bärförmåga och längre livslängd. X-life är kvalitetsstämpeln för särskilt högpresterande produkter av märkena INA och FAG.

De kännetecknas av högre dynamiskt bärighetstal än motsvarande konventionella produkter, vilket resulterar i högre nominell livslängd och brukbarhetstid än tidigare standard anger. Ett X-life-lager erbjuder högre livslängd vid samma belastning och oförändrat inbyggnadsutrymme. Underhållsintervallen kan ökas.

mer information
