Glidlager – underhållsfria

Produktbeskrivning

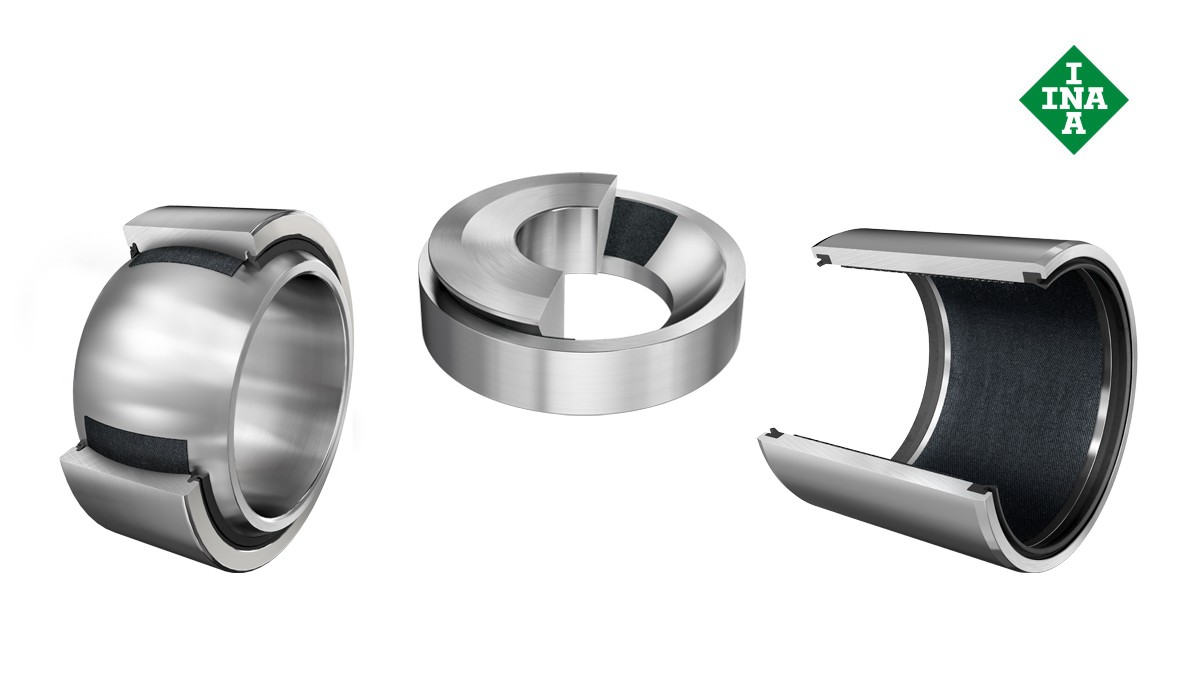

Schaeffler rullningslager och glidlager: Glidlager – underhållsfria

Schaeffler har ett brett sortiment av underhållsfria glidlager. I dessa produkter används innovativa glidmaterial som ELGOGLIDE, ELGOTEX eller metallpolymerkompositen E40. Detta PTFE-baserade glidmaterial har extremt låg friktionskoefficient och är samtidigt slitstarka – egenskaper som ger hög brukbarhetstid åt ledlager och länkhuvuden liksom bussningar, brickor och band. Underhållsfria glidlager reducerar smörjmedels- och underhållskostnaderna betydligt eftersom de fungerar helt utan olja och fett. Detta gör dem samtidigt utpräglat miljövänliga.

till produktkatalog medias

Produktvarianter

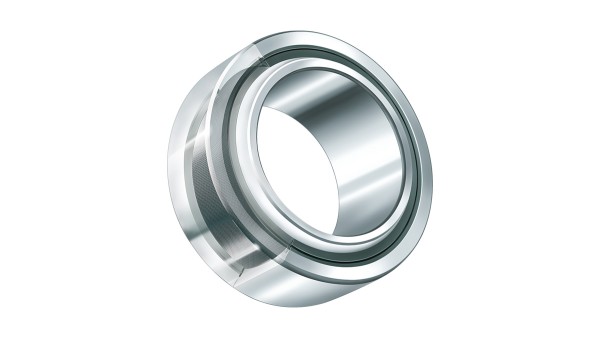

Schaeffler rullningslager och glidlager: Radialledlager

Radialledlager med ELGOGLIDE

Radialledlager består av inner- och ytterringar med underhållsfria glidskikt av ELGOGLIDE®, PTFE-kompositmaterial eller PTFE-folie. De är lämpliga för växlande dynamiska belastningar. Stora ledlager från d = 320 mm hör till premiumklassen X-life

till produktkatalog medias Interaktiv produktpresentation

Schaeffler rullningslager och glidlager: Vinkelkontaktledlager

Vinkelkontaktledlager med ELGOGLIDE

Vinkelkontaktledlager består av inner- och ytterringar med ELGOGLIDE®. Förutom radiella krafter tar de upp stora axiella krafter.

till produktkatalog medias

Schaeffler rullningslager och glidlager: Axialledlager

Axialledlager med ELGOGLIDE

Axialledlager består av axel- och husbrickor med ELGOGLIDE®. Stora ledlager från d = 220 mm hör till premiumklassen X-life

till produktkatalog medias

Schaeffler rullningslager och glidlager: Länkhuvuden med ELGOGLIDE

Länkhuvuden med ELGOGLIDE

Underhållsfria länkhuvuden består av ett stånghuvud och ett underhållsfritt ledlager. De är lämpliga för långsamma rörelser vid små eller medelstora svängvinklar, för ensidiga belastningar och under vissa förutsättningar för växlande belastningar (med GE..-UK-2RS även för växlande belastningar).

till produktkatalog medias

Schaeffler rullningslager och glidlager: Glidbussningar med ELGOGLIDE

Glidbussningar med ELGOGLIDE

Cylindriska glidbussningar består av en stålstödkropp med ELGOGLIDE®. De tillåter förutom oscillerande rörelser även axiella rörelser och upptar högre krafter än konventionella glidlager.

till produktkatalog medias

Schaeffler rullningslager och glidlager: Kompositglidlager i metallpolymer

Kompositglidlager i metallpolymer

INA kompositglidlager i metallpolymer är ett kostnadseffektivt alternativ för många industri- och fordonstillämpningar. Alla lager är blyfria och därför miljövänliga. Olika innovativa materialkombinationer säkerställer ett brett urval av egenskaper.

Det underhållsfria E40

E40 är Schaefflers nya glidmaterial av för underhållsfria kompositglidlager i metallpolymer. Ingen smörjning behövs under lagrets brukbarhetstid. Glidskiktet är baserat på polytetrafluoretylen (PTFE), inbäddat i kemiskt inerta tillsatsmaterial. Lagret har en bärande stomme av stål, ett glidskikt och ett inkörningsskikt (se figur).

Ett poröst glidskikt av tennbrons sintras på stålstommen. Glidskiktets porer fylls med inkörningsskiktets torra smörjmedel.

Tekniska fördelar:
  • för dynamiska yttryck upp till 140 N/mm2
  • hydrodynamisk användning möjlig
  • hög fuktbeständighet, kan därför även användas i vatten
  • små inbyggnadsmått
  • glidhastigheter på upp till 2,5 m/s
Specialmaterial – underhållsfria folielager E60

På begäran levererar Schaefflerkoncernen folielager med materialet E60: Detta material är baserat på en nätverksstruktur, i vilken ett glidskikt av PTFE och tillsatsämnen valsas in och sintras. Nätverksstrukturen fungerar både som bärare och som glidskikt.

Bussningen har PTFE-glidskikt på båda sidorna, varför den kan följa glidrörelser längs både ytter- och innerdiametern. En annan fördel med detta material är dess goda formbarhet. Typiska användningsområden för folielager är beslag och verktyg, samt gångjärn.

till produktkatalog medias

Schaeffler rullningslager och glidlager: Glidlager med ELGOTEX

Glidlager med ELGOTEX

Lager med ELGOTEX® är särskilt lämpade för torrgående tillämpningar där höga belastningar och vibrationer förekommer. Genom sin speciella kombination av material är lagen underhållsfria under hela sin livslängd.

Hur är bussningarna uppbyggda?

Bussningarna består av två skikt, lindade på varandra. Syntetiska fibrer och PTFE-fibrer i epoxiharts bildar det inre glidskiktet ELGOTEX®, medan det yttre består av kontinuerliga glasfibrer (glasfilament) i epoxiharts. Skiktet stabiliseras av en specifik lindningsvinkel för glasfibrerna, vilket gör bussningen betydligt robustare.

Vilka är fördelarna med glidbussningar ELGOTEX®?
  • mycket robusta
  • lättare än motsvarande bronsbussningar
  • utrymmessnåla jämfört med lager som kräver underhåll
  • kan ersätta befintliga bussningar (bredd och tjocklek kan varieras)
  • Lägre installationskostnader eftersom ingen ytterligare axiell fixering krävs
  • Miljövänliga tack vare torrkörning
  • Kostnadseffektiva genom underhållsfrihet
  • Liten förslitning med konstant friktionskoefficient
Användningsområden:

Ersätter glidlager av stål, brons och plast inom lantbruks- och transportteknik, metallbearbetning, entreprenadmaskiner, hydraulcylinderstyrningar, solcellssystem, stål-/vattenbyggnad etc.

till produktkatalog medias

X-life-kvalitet
Schaeffler X-life

X-life – Mätbart bättre

För dessa lager är löpbanornas ytfinhet och formnoggrannhet optimerade. Det leder till högre bärförmåga och längre livslängd. X-life är kvalitetsstämpeln för särskilt högpresterande produkter av märkena INA och FAG.

De kännetecknas av högre dynamiskt bärighetstal än motsvarande konventionella produkter, vilket resulterar i högre nominell livslängd och brukbarhetstid än tidigare standard anger. Ett X-life-lager erbjuder högre livslängd vid samma belastning och oförändrat inbyggnadsutrymme. Underhållsintervallen kan ökas.

mer information
