Produktbeskrivning
Schaeffler rullningslager och glidlager: Rundbordslager

Axial-radiallager är påskruvbara, dubbelverkande axiallager med radiellt styrlager. Dessa inbyggnadsklara och förinfettade enheter är mycket styva, har hög bärförmåga och uppvisar mycket hög löpnoggrannhet. Förutom radialkrafter tar de upp axialkrafter från båda riktningarna samt tippmoment. Axial-vinkelkontaktkullager ZKLDF är lågfrikterande inbyggnadsklara och förinfettade lagerenheter med hög noggrannhet för mycket höga varvtal, höga axiella och radiella belastningar och höga krav på upptagning av tippmoment. Axial-radiallager med vinkelmätsystem YRTM och YRTSM motsvarar mekaniskt serie YRT och YRTS, men är dessutom försedda med ett vinkelmätsystem.

till produktkatalog medias

Produktvarianter
Schaeffler rullningslager och glidlager: Axial-radiallager/axial-vinkelkontaktkullager

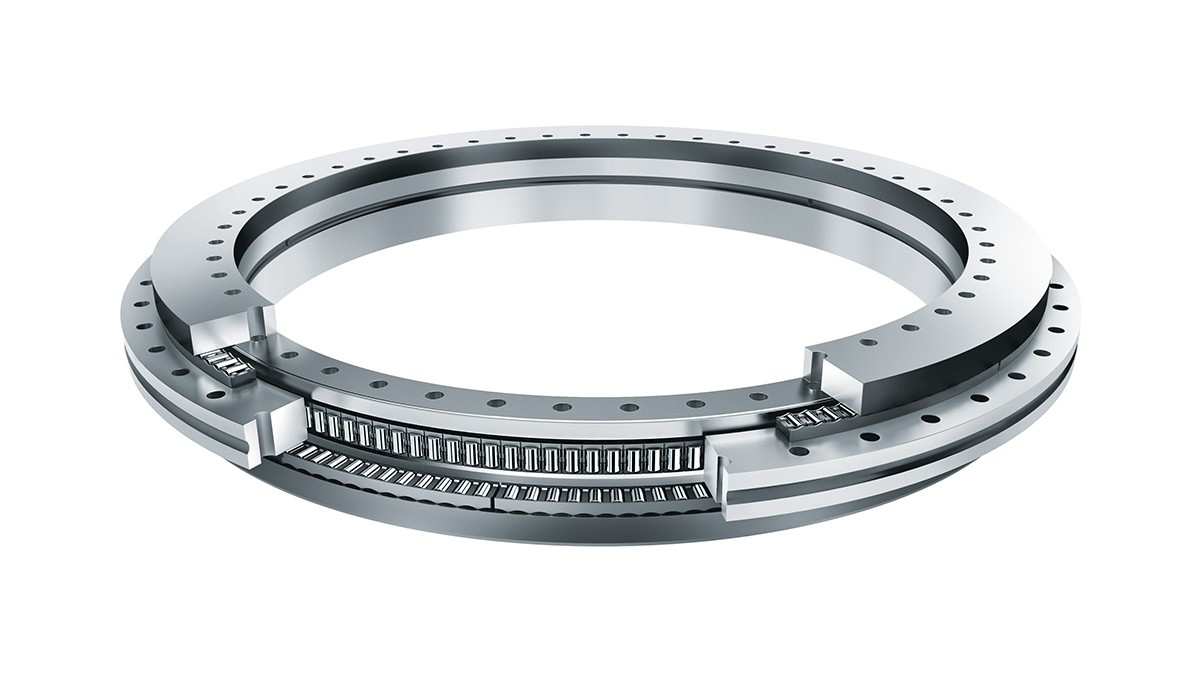

Axial-radiallager/axial-vinkelkontaktkullager

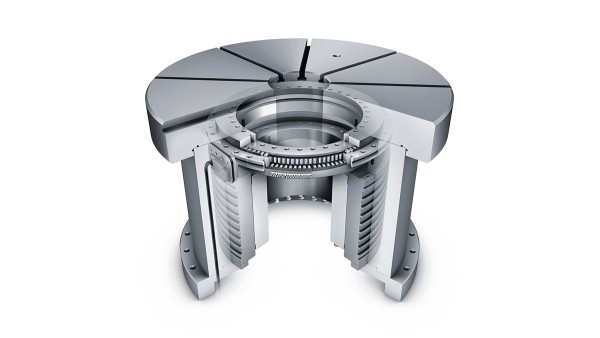

Axial-radiallager samt axial-vinkelkontaktkullager är monteringsfärdiga precisionslager för precisionstillämpningar vid kombinerade belastningar. De tar upp radiella och axiella laster från båda sidorna samt tar upp tippmoment spelfritt. Lagertypen lämpar sig speciellt för lagringar med höga krav på löpnoggrannhet och de är nödvändiga exempelvis i rundbord, planskivor, fräshuvuden och vändspännare. Tack vare fästhålen i lagerringarna är komponenterna mycket monteringsvänliga. Lagren är efter inbyggnad förspända radiellt och axiellt.

till produktkatalog medias

Schaeffler rullningslager och glidlager: Axial-radiallager med integrerat mätsystem

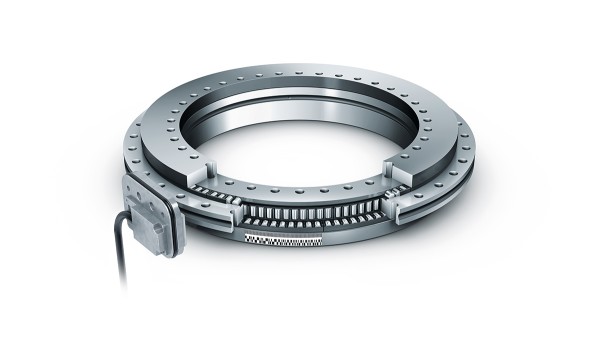

Axial-radiallager med integrerat mätsystem

Axial-radiallager med integrerat mätsystem består av:

  • ett axialradiallager YRTM med mätkropp och
  • MEKO/U-mätelektronik. Mätelektroniken innehåller två mäthuvuden, en sats avstämningstillbehör och utvärderingselektronik.

Lager i produktserien YRTM motsvarar mekaniskt YRT-axiallagren, men de har dessutom ett magnetiskt materialiserat mått. Mätsystemet registrerar vinklar beröringsfritt och magnetoresistivt med några få vinkelsekunders noggrannhet.

Fördelar med vinkelmätsystemet

Mätsystemet

  • arbetar beröringsfritt och förslits därför inte
  • mäter tipp- och lägesoberoende
  • har elektronik som kalibreras automatiskt
  • centreras automatiskt
  • är okänsligt mot smörjmedel
  • är enkelt att montera, mäthuvudena är lätta att justera
  • lager och separat mätsystem behöver inte riktas upp
  • kräver inga ytterligare monteringsdelar
    • Mätkroppar och mäthuvuden är integrerade i lagren respektive den anslutande konstruktionen
    • Det inbesparade utrymmet kan användas för maskinens bearbetningsutrymme
  • Orsakar inga problem med ledningsdragning. Ledningarna kan dras direkt genom det stora lagerhålet inne i anslutningskonstruktionen
  • Sparar komponenter, totalt utrymme och kostnader tack vare den kompakta, integrerade konstruktionen med mindre antal delar.

till produktkatalog medias
