BEARINX-online axelberäkning
Kraftfullt beräkningsprogram från INA/FAG – tillgängligt som online-version för kunder.
Denna tjänst är endast avsedd för Schaefflers direktkunder och Schaefflers försäljningspartners! Högskolor kan också utnyttja detta erbjudande.
Konventionella beräkningsverktyg använder oftast mycket förenklade beräkningsmetoder (katalogmetoder), där lager förutsätts vara styva och isolerade, snarare än elastiska och ingående i ett axelsystem. Därmed beaktas inte belastnings- och förskjutningssituationen hos lagret som följd av axelns utböjning och inte heller det elastiska uppträdandet i rullningskontakterna. Även lagrens interna belastningsfördelning – vilken är avgörande för utmattningslivslängden – beräknas ofta approximativt.
Med BEARINX-online kan inverkan av axelutböjning och elasticitet i rullningskontakterna beaktas. I den interna belastningsfördelningen beaktas profilerna hos både rullkroppar och löpbanor. För att beräkna driftglappet finns det inmatningsassistenter i vilka man kan ange temperaturer, toleranser och ytjämnhet hos ringarna och lagersätena. Dessutom kan en extra beräkning av styvheten utföras vid arbetspunkten.
BEARINX-online möjliggör beräkningar av enaxliga axelsystem med nästlade lagringar.
Behändigt användargränssnitt
I BEARINX-online används samma beräkningsmodeller och algoritmer som i fullversionen av BEARINX, då båda programmen är baserade på samma källkod.

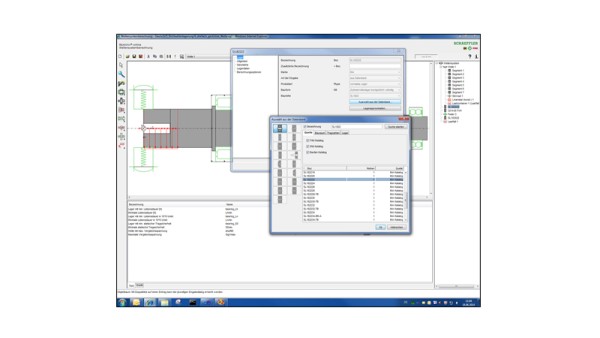

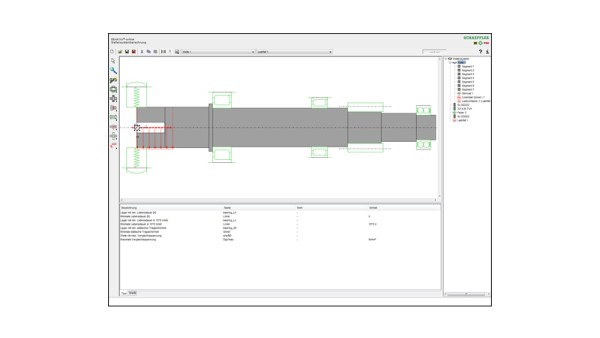

Ett Java-baserat användargränssnitt hjälper dig att mata in data och ger dig både översikt av modellen och kontroll av inmatade data genom en grafisk representation av modellen och objektträdet.
Lager och lagerdata från Schaefflers fullständiga katalogsortiment ingår i databasen och kan inkluderas i modellen. Själva beräkningsarbetet utförs på Schaefflers kraftfulla beräkningsserver.
Våra ingenjörer finns alltid till din hjälp
Processfiler som skapats med BEARINX-online är kompatibla med fullversionen av BEARINX. Genom att överlämna processfiler kommunicerar du effektivt med vår konstruktionsservice och undviker dubbelarbete.
Översiktlig resultatdokumentation i HTML-format och grafisk visning av axelreaktioner och den interna belastningsfördelning för lager, och vid rullager även karakteristiken för Hertzskt tryck, underlättar analysen av dina konstruktionsvarianter.
Ett hjälpsystem och vår online-tutorial hjälper dig att utnyttja hela potentialen hos BEARINX-online.
BEARINX-online möjliggör detaljerad beräkning av den modifierade nominella livslängden hos lager enligt ISO TS 16281 (engelska) respektive DIN 26281 (tyska) enligt aktuell teknisk nivå.
Ett tätare samarbete
Avsikten med att utveckla BEARINX-online är inte att vi vill lägga all rådgivnings- och beräkningsservice på våra kunders axlar. Tvärtom vill vi ytterligare fördjupa samarbetet med dig inom dessa områden. Målet är att redan tidigt i konstruktionsfasen gemensamt komma överens om ett lämpligt primärt urval av rullningslager, så att utvecklingstiden hos dig kan förkortas.
Avtal om användning
Om du under rubriken ”Licens” begär BEARINX-online Axelberäkning inleds en intern procedur. När denna har avslutats framgångsrikt skapas en nedladdningssida på internet.
När avtalet är undertecknat skapar vi en inloggning och bjuder in dig till en endagsutbildning vid Schaeffler Academy i Herzogenaurach. Därefter aktiveras beräkningsmodulen slutgiltigt.
Introduktionsavgifter
Tillgång till axelberäkningsprogrammet BEARINX-online på Internet samt en dags utbildning för införandesupport kostar:
- 1 deltagare: 1 000 €
- 2 deltagare: 1 800 €
- 3 deltagare: 2 400 €
- 4 deltagare: 2 800 €
- Varje ytterligare deltagare + 200 €
Inga ytterligare licens- eller underhållsavgifter blir aktuella.
Högskolor får använda axelberäkningsprogrammet BEARINX-online utan avgift.
Begränsningar i kundversionen
Axelberäkningsprogrammet BEARINX-online är avsett för preliminär konstruktion av produkter. För den slutgiltiga konstruktionen och val av komponenter bör Schaefflers konstruktionsservice anlitas.
