Cylindriska rullager med optimerad flänskontakt
INA fullrulliga cylindriska rullager + FAG cylindriska rullager med hållare = lösning för varje tillämpning

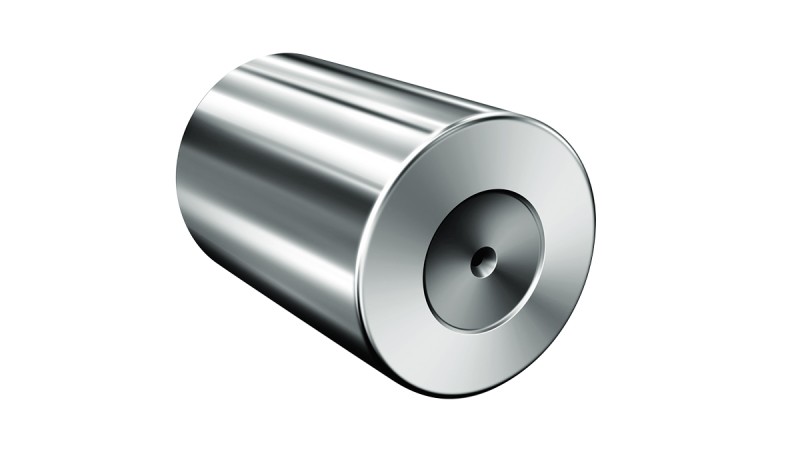

Det finns ingenting som inte kan förbättras: För att kraftigt öka lagers brukbarhetstid under axiell belastning har vi utvecklat TB-rullen. TB står för TorusBallig, dvs. toroidformad. Genom en speciell krökning av rullarnas ändytor fördelas belastningen på en mycket större yta. Rullarnas konvexa ändytor ökar kontaktytan och minskar därigenom yttrycket betydligt.
Ny konstruktion och förbättrad rullkontakt
Det reducerade yttrycket ger en rad fördelar:
- högre tillåten axialbelastning jämfört med standardlager – en faktor 1,5 för stöd- och styrlager
- lägre lagertemperatur då friktionsmomentet under axiell belastning minskar med upp till 50 %
- betydligt lägre förslitning av rullarna under axiell belastning genom förbättrad smörjfilmbildning
- ökad livslängd för lagren under axiell belastning
Den cylindriska rullen i TB-utförande ger hög systemeffektivitet, nya konstruktionsmöjligheter samt lägre drift- och underhållskostnader.
Högre bärförmåga – lägre friktion: Vid ökande axiell belastning kan INA och FAG cylindriska rullager i TB-utförande arbeta med mycket högre varvtal än standardlager.

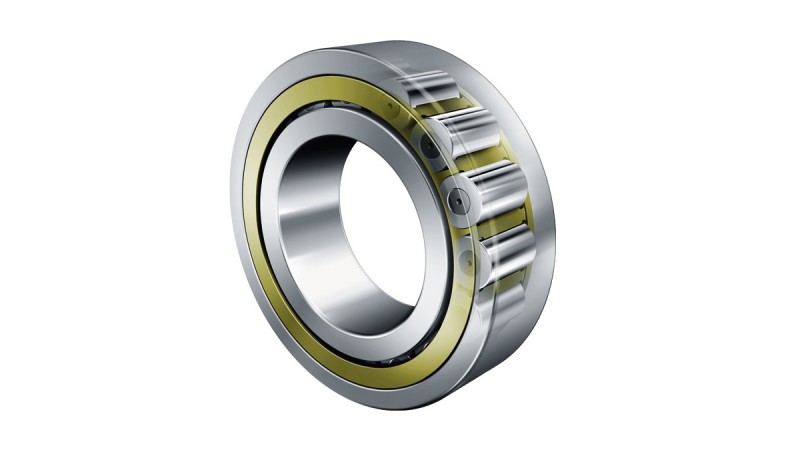

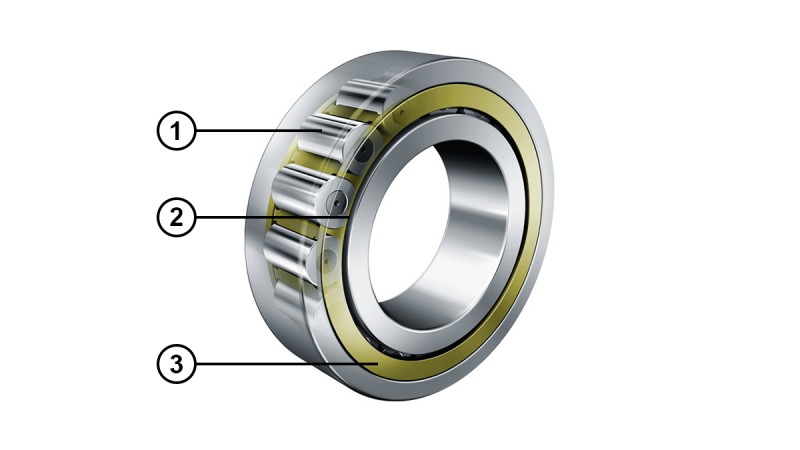

FAG stora cylindriska rullager med hållare i det nya TB-utförandet
I samtliga TB-serier har vi omarbetat lagerkonstruktionen fullständigt, så att fördelarna med TB-rullen kan utnyttjas till fullo. FAG cylindriska rullager med hållare i TB-utförande finns med den beprövade rullkroppscentrerade, delade M1-hållaren eller den nya flänscentrerade, odelade MPAX-hållaren. De nya lagren motsvarar till sina mått och toleranser DIN 5412
Kundfördelar:
- Nya lagringskoncept och konstruktionsmöjligheter med högre axiell bärförmåga (neddimensionering)
- Högre energieffektivitet genom reducerat friktionsmoment
- Lägre driftkostnader genom minskad energiförbrukning
- Högre prestanda till oförändrad kostnad
- Lämpliga för mycket höga varvtal
Axiell belastning upp till 60 % av den radiella belastningen
Upp till 50 % lägre friktion under axiell belastning
Följande serier finns redan TB-utförande:

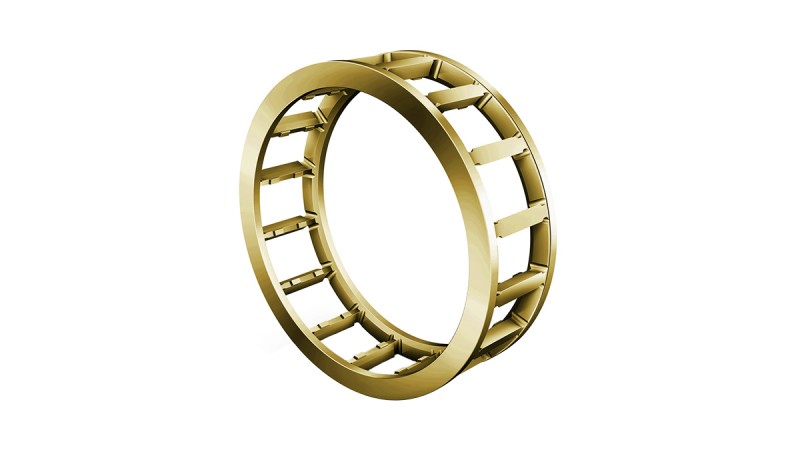

Odelad, flänscentrerad MPAX-hållare
Odelade mässingshållare av typ MPAX är en vidareutveckling av FAG-hållarna MPA och MP1A, vilka successivt kommer att fasas ut. Hållaren är ännu motståndskraftigare mot stötbelastningar och vibrationer än sina föregångare och särskilt väl lämpad för krävande tillämpningar.
Fördelar med MPAX-hållaren
- Betydligt högre styvhet i radiell riktning
- Utmattningstecken endast vid högre krafter
- Högre motståndskraft mot radiella centrifugalkrafter
- Lägre spänningstoppar vid hållarfickornas hörnradier

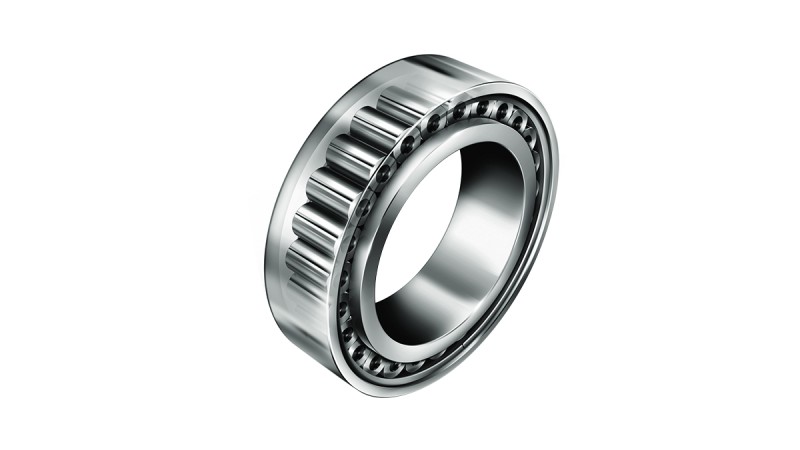

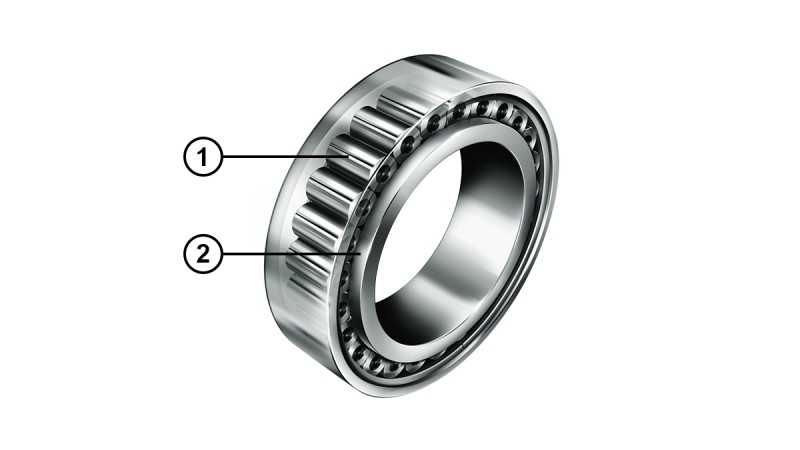

INA fullrulliga cylindriska rullager är kända för sin bärförmåga och styvhet. Mindre känt är följande: De tar upp ovanligt stora axiella krafter – upp till 60 procent av den radiella belastningen! Lagren överlever betydligt längre under axiell belastning och uppvisar samtidigt lägre friktion tack vare den förbättrade rull-/flänskontakten. En intressant konstellation, med neddimensionering och energibesparing i åtanke.
Kundfördelar:
- Nya lagringskoncept och konstruktionsmöjligheter med högre axiell bärförmåga (neddimensionering)
- Högre energieffektivitet genom reducerat friktionsmoment
- Lägre driftkostnader genom minskad energiförbrukning
- Lämpliga för mycket höga varvtal
Axiell belastning upp till 60 % av den radiella belastningen
Upp till 50 % lägre friktion under axiell belastning
